FIBRELITE

Пластиковые колодцы и крышки

Fibrelite производит широкий ассортимент подземных систем изготовленных из стекловолокна.

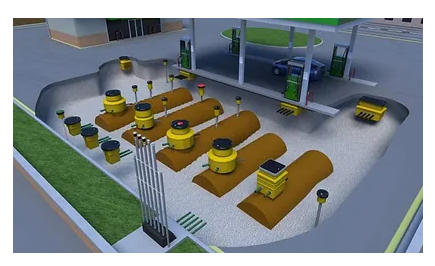

Подземные системы как правило используются с водонепроницаемыми композитными люками и лючками.


Подземные системы Fibrelite предназначены для создания герметичных, водонепроницаемых и прочных технологических колодцев и приямков в которых Вы легко сможете разместить всё необходимое Вам технологическое оборудование, электрические кабели и трубопроводные системы.



Вы всегда сможете подобрать ближайший, необходимый типоразмер и комплектацию для размещения оборудования и проведения необходимых работ. Все корпуса и крышки Fibrelite изготовлены из коррозионностойкого материала-стекловолокна, которое будет противостоять любым климатическим условиям окружающей среды.


Водонепроницаемые системы наилучшим образом подходят для эксплуатации на территории АЗС, в аэропортах, на кабельных, водоснабжающих, городских коммуникациях, коммерческих и промышленных объектах и т.п.

Пластиковые колодцы и крышки Fibrelite



Многогранные колодцы


Многогранные шахты сконструированы таким образом, чтобы могли выдерживать высокое давление грунтовых вод и являются отличным решением для глубокого подземного расположения.
Доступны различные системы соединения резервуаров, указанные ниже.
Доступны решения как для первичной установки, так и для модернизации существующих.
Системы регулируются по высоте, что способствует быстрому монтажу и устраняет опасность передачи нагрузки от крышки шахты на резервуар.
Внутренняя крышка поставляется в комплекте. Все системы пригодны к тестированию в вакууме.

Шахты с болтовым соединением с оголовком резервуара. Круглые крышки.

S8-390
∅1.2м, шахта с выступом, юбкой, ненесущей внутренней крышкой и ∅900мм водонепроницаемой уплотненной крышкой и рамой

S8-390/CD
∅1.2м, шахта с выступом, юбкой, ненесущей внутренней крышкой и ∅900мм водонепроницаемой уплотненной крышкой с центральным погружным отверстием и рамой

S8-390/OD
∅1.2м, шахта с выступом, юбкой, ненесущей внутренней крышкой и ∅900мм водонепроницаемой уплотненной крышкой со смещенным погружным отверстием и рамой

S14-390
∅1.4м, шахта с выступом, юбкой, ненесущей внутренней крышкой и
∅900мм водонепроницаемой уплотненной крышкой и рамой

S14-390/CD
∅1.4м, шахта с выступом, юбкой, ненесущей внутренней крышкой и ∅900мм водонепроницаемой уплотненной крышкой с центральным погружным отверстием и рамой

S14-390/OD
∅1.4м, шахта с выступом, юбкой, ненесущей внутренней крышкой и ∅900мм водонепроницаемой уплотненной крышкой со смещенным погружным отверстием и рамой

S16-3100
∅1.5м, двенадцатигранная шахта с выступом, юбкой, ненесущей внутренней крышкой и ∅1020мм водонепроницаемой уплотненной крышкой и рамой

S16-3100/CD
∅1.5м, двенадцатигранная шахта с выступом, юбкой, ненесущей внутренней крышкой и ∅1020мм водонепроницаемой уплотненной крышкой с центральным погружным отверстием и рамой

S16-3100/OD
∅1.5м, двенадцатигранная шахта с выступом, юбкой, ненесущей внутренней крышкой и ∅1020мм водонепроницаемой уплотненной крышкой со смещенным погружным отверстием и рамой

S16SQ-390
∅1.45м двенадцатигранная шахта с 1м квадратным сболченным основанием, выступом, юбкой, ненесущей внутренней крышкой и ∅900мм водонепроницаемой уплотненной крышкой и рамой

S16SQ-390/CD
∅1.45м двенадцатигранная шахта с 1м квадратным сболченным основанием, выступом, юбкой, ненесущей внутренней крышкой и ∅900мм водонепроницаемой уплотненной крышкой с центральным погружным отверстием и рамой

S16SQ-390/OD
∅1.45м двенадцатигранная шахта с 1м квадратным сболченным основанием, выступом, юбкой, ненесущей внутренней крышкой и
∅900мм водонепроницаемой уплотненной крышкой со смещенным погружным отверстием и рамой

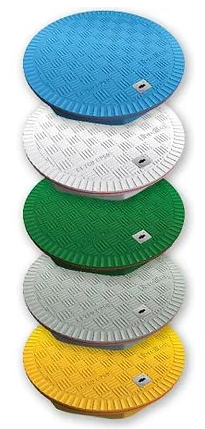

Стандартный цвет крышки — черный. По заказу крышки могут быть окрашены в соответствии с цветовым кодом марки топлива. Крышки могут быть заказаны крышки с номинальной нагрузкой C250 (25тн) или D400 (40тн).

Шахты с болтовым соединением с оголовком резервуара. Квадратные крышки

S8-376
∅1.2м шахта с выступом, юбкой, ненесущей внутренней крышкой, и 760мм² водонепроницаемой уплотненной крышкой и рамой

S8-376/CD
∅1.2м шахта с выступом, юбкой, ненесущей внутренней крышкой, и 760мм² водонепроницаемой уплотненной крышкой с центральным погружным отверстием и рамой

Стандартный цвет крышки — черный. По заказу крышки могут быть окрашены в соответствии с цветовым кодом марки топлива. Крышки могут быть заказаны крышки с номинальной нагрузкой C250 (25тн) или D400 (40тн).

Композитные крышки колодцев


На рынке предлагается широкая гамма типоразмеров этих высококачественных водонепроницаемых, удобно снимаемых, не соединяемых на болтах, крышек люков колодцев, с разными номинальными нагрузками.
FL90, FL100 & FL76 предназначены для доступа в отстойники резервуаров.
Крышки меньших типоразмеров предназначены для прямого и дистанционного слива топлива в резервуар, ручного доступа, доступа в дозиметрические и кабельные колодцы.
Предлагаются также в выполнении с запорными замковыми устройствами.
Стандартные крышки рассчитаны на нагрузку C250 (25 тонн) и более.

Круглые крышки

FL100
∅1020мм, плоская герметичная крышка в композитном корпусе


FL90
∅900мм, плоская герметичная крышка в композитном корпусе
FL90/D400*
∅900мм, плоская герметичная крышка в композитном корпусе


FL760
∅760мм, плоская герметичная крышка в композитном корпусе
FL760/D400*
∅7600мм, плоская герметичная крышка в композитном корпусе


FL600
∅600мм, плоская герметичная крышка в композитном корпусе
FL600/D400*
∅600мм, плоская герметичная крышка в композитном корпусе


FL180
∅450мм, плоская герметичная крышка в композитном корпусе
FL120
∅300мм, плоская герметичная крышка в композитном корпусе


FL120/MW
∅300мм, плоская герметичная крышка в композитном корпусе с идентифицирующей пластиной дозиметрического колодца

* D400 обозначает нагрузку 40 тонн

Квадратные крышки

FL140
1400x700мм, плоская герметичная крышка в алюминиевом корпусе
FL140/D400*
1400x700мм, плоская герметичная крышка в алюминиевом корпусе


FL900
900x900мм, плоская герметичная крышка в алюминиевом корпусе
FL900/D400*
900x900мм, плоская герметичная крышка в алюминиевом корпусе


FL96
900x600мм, плоская герметичная крышка в алюминиевом корпусе
FL96/D400*
&900x600мм, плоская герметичная крышка в алюминиевом корпусе


FL76
760x760мм, плоская герметичная крышка в алюминиевом корпусе
FL76/D400*
760x760мм, плоская герметичная крышка в алюминиевом корпусе


FL60
600x600мм, плоская герметичная крышка в алюминиевом корпусе
FL60/D400*
600x600x 600мм, плоская герметичная крышка в алюминиевом корпусе


FL450
450x450мм, плоская герметичная крышка в алюминиевом корпусе


* D400 обозначает нагрузку 40 тонн

Достижения в освоении технологии композитных материалов обеспечили возможность выпускать высококачественную гамму крышек с несколькими отверстиями.
Лёгкие композитные, не соединяемые на болтах, крышки, оснащены двумя отверстиями для наливания и улавливания паров или погружения стояков внутрь отстойника резервуара. Отверстия расположены в 406 мм от центра. Колпачки наливных отверстий могут быть выполнены с цветовой маркировкой в соответствии с сортом топлива, а также их можно крепить цепочкой во избежание налива в резервуар несоответствующего сорта топлива.
К основной крышке дополнительно можно прикрепить идентификационные таблицы с указанием вида продукта.
Крышки рассчитаны и испытаны на номинальную нагрузку C250 (25 тонн) и более.

Круглая крышка с двумя технологическими отверстиями

FL100/MP
∅1020мм, плоская герметичная крышка с несколькими отверстиями в композитном корпусе


FL90/MP
∅900мм, плоская герметичная крышка с несколькими отверстиями в композитном корпусе

Спроектированные для быстрого и удобного доступа к ручному мерному щупу, находящемуся внутри отстойника резервуара, FL90 центральные и смещенные крышки для погружения представляют собой оптимальное решение.
Лёгкие композитные, не соединенные на болтах, крышки оснащены цельными уплотнениями, как на основной крышке, так и на дополнительной крышке.

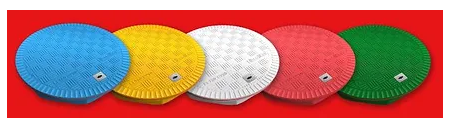

Крышки могут быть выполнены с цветовой меткой в соответствии с сортом топлива, а также их можно крепить цепочкой к основной крышке для обеспечения дополнительной безопасности.
Стандартные крышки рассчитаны на нагрузку C250 (25 тонн) и более.

Круглая крышка с центральным и смещённым технологическими отверстиями для замеров

FL90/CD
∅900мм, плоская герметичная крышка с центральным отверстием ∅180мм в композитном корпусе
FL90/CD/D400*
∅900мм, плоская герметичная крышка с центральным отверстием ∅180мм в композитном корпусе

FL90/OD
∅900мм, плоская герметичная крышка со смещённымотверстием ∅180мм в композитном корпусе
FL90/OD/D400*
∅900мм, плоская герметичная крышка со смещённым отверстием ∅180мм в композитном корпусе

Новая гамма крышек с наливными отверстиями спроектирована с одним отверстием, обеспечивающим доступ только одному наливному стояку. Отверстие расположено в центре или смещено, а крышка для отверстия может быть выполнена с цветовой маркировкой в соответствии с сортом топлива.
Крышку можно закрепить цепочкой во избежание налива в резервуар несоответствующего сорта топлива.
К основной крышке дополнительно можно прикрепить идентификационные таблицы с указанием сорта топлива.
Позиция отверстия может отличаться в зависимости от размеров крышки.
Стандартные крышки рассчитаны на нагрузку C250 (25 тонн) и более.

Круглая крышка с центральным и смещённым технологическими отверстиями для слива



FL90/CF
∅900мм, плоская герметичная крышка с центральным наливным отверстием ∅254мм в композитном корпусе
FL90/CF/D400*
∅900мм, плоская герметичная крышка с центральным отверстием ∅254мм в композитном корпусе


FL100/CF
∅1020мм, плоская герметичная крышка с центральным отверстием ∅254мм в композитном корпусе

FL90/OF
∅900мм, плоская герметичная крышка со смещённым наливным отверстием ∅254мм в композитном корпусе
FL90/OF D400*
∅900мм, плоская герметичная крышка со смещённым отверстием ∅254мм в композитном корпусе


FL100/OF
∅1020мм, плоская герметичная крышка со смещённым отверстием ∅254мм в композитном корпусе

Оригинальная приподнятая крышка выполнена с простым водяным затвором в корпусе, препятствующем проникновению дождевой воды в установку.
Эта крышка выполнена без уплотнения, причем избыточная поверхностная вода может попасть в грунт между корпусом люка и отстойником.
Несмотря на дизайн, за который получила награду, данная линия крышек предоставляет экономически эффективное решение для доступа к любым установкам отстойников резервуаров.
Предлагаются также в выполнении с запорными замковыми устройствами. FL10, FL36 & FL42 предназначены для применения у отстойников.
Крышки небольшого размера найдут широкую область применения. Крышки рассчитаны на нагрузку C250 (25 тонн) и более.


Приподнятые крышки с алюминиевой обечайкой

FL42
∅1075мм, водонепроницаемая приподнятая крышка в алюминиевом корпусе


FL36
∅900мм, водонепроницаемая приподнятая крышка в алюминиевом корпусе


FL12
∅300мм, водонепроницаемая приподнятая крышка в алюминиевом корпусе

FL10
766 x 766мм, водонепроницаемая приподнятая крышка в алюминиевом корпусе


FL1
600 x 600мм водонепроницаемая приподнятая крышка и алюминиевый корпусе


FL3
600 x 766мм водонепроницаемая приподнятая крышка и алюминиевый корпусе


FL45
450 x 450мм водонепроницаемая приподнятая крышка и алюминиевый корпусе

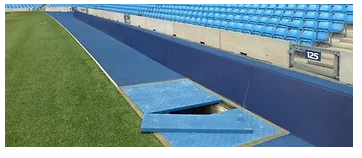

Крышки для траншей Fibrelite

Высокотехнологичные крышки для траншей. Изготовлены по новой технологии, из армированного стекловолокном пластика(GRP). Fibrelite обеспечивает высочайшее качество продукции и самый широкий ассортимент высокопрочных композитных люков и крышек. Идеально подходят для использования во всех отраслях промышленности, включая энергетику, портах, доках, коммунальных службах, железных дорогах, в общественных местах, аренах и стадионах, частных и коммерческих объектах, на объектах водоснабжающих организаций и в государственных предприятиях.

Крышки обладают рядом существенных преимуществ по сравнению со стандартными строительными конструкциями изготовленными из бетона, дерева или металла:
• Не требует использования механизированных подъёмных механизмов для их поднятия. Исключает риск получения травм спины и пальцев.
• Лёгкий композитный материал и значительно более крепкий в отличие от бетона. Не крошится и не трескается.
• Гарантия на отсутствие разрушения конструкции в течение 15 лет от даты установки (при точном выполнении требований по монтажу систем).
• Не накапливают и не проводят статическое электричество. Не вызывают искрообразование.
• Выдерживают высокую температуру.
• Не разрушаются от воздействия подземных газов и химикатов.
• Монолитная структура, которая не расслаивается и не разрушается с течением времени.
•Имеет протектор обладающий противоскользящими свойствами и является частью качественного современного дорожного покрытия.
• Активно противостоит ультра-фиолетовому (UV) излучению. Под воздействием солнечных лучей не разлагается, не расслаивается, не трескается и не выгорает цветовой пигмент.
• Крышки сертифицированы по ISO9001:2008.
• Стандартный цвет крышки — черный. По заказу крышки могут быть окрашены в соответствии с Вашими требованиями.

Super light duty (SLD) - A15

Крышки серии "Super light duty (SLD) - A15" устанавливаются в тротуарах, парках, садах и местах, где есть только пешеходная нагрузка.
Максимальная нагрузка на крышку 1500 кг

Medium light duty(MLD)

Крышки серии "Medium light duty (MLD)" устанавливаются в не пределах проезжей части, но где существует возможность заезда легкового транспорта.
Максимальная нагрузка на крышку 5000 кг

Light duty (LD)-B125

Крышки серии "Light duty (LD)-B125" устанавливаются для использования в автопарковках и пешеходных зонах с не большим автомобильным трафиком.
Максимальная нагрузка на крышку 12500 кг

Standard duty (SD) - C250

Крышки серии "Standard duty (SD) - C250" устанавливаются на АЗС, автомобильных стоянках и промышленных площадках с небольшой скоростью передвижения транспортных средств.
Максимальная нагрузка на крышку 25000 кг

Heavy duty (HD) - D400

Крышки серии "Heavy duty (HD)- D400" устанавливаются в местах проезда грузового автотранспорта, в том числе в местах пересечения с пешеходными зонами, на обочинах дорог.
Максимальная нагрузка на крышку 40000 кг

Super heavy duty (SHD) - E600

Крышки серии "Super heavy duty (SHD) - E600" устанавливаются в помещениях и открытых площадках с повышенной колёсной нагрузкой, таких как зоны погрузки-выгрузки или складах.
Максимальная нагрузка на крышку 60000 кг

Extreme heavy duty (EHD) -F900

Крышки серии "Extreme heavy duty (EHD) -F900" устанавливаются для использования в местах с чрезвычайно высокой колёсной нагрузкой, например портовых доках.
Максимальная нагрузка на крышку 90000 кг

Варианты монтажа крышек для траншей

Существует три варианта монтажа крышек для траншей: длинная сторона к длинной стороне; короткая сторона к короткой стороне; комбинированный-сочетание монтажа по длинным и коротким сторонам.

Ключи для открытия шахт



FL7
Для легкого и безопасного открытия приподнятых крышек и плоских крышек без прокладки


FL7A
С ножным рычагом для открытия водонепроницаемых уплотненных крышек. Может использоваться для открытия любых крышек Fibrelite


FL7A/ENCL
Запирающийся ящик для хранения 2 ручек FL7A. Размер 910 x 362мм (ручки в комплект не входят)
